Kanal-Split-Klimaanlage vs. Deckenkassette vs. Wandgerät

Wenn die Entscheidung für eine Split-Klimaanlage gefallen ist, kommt als Nächstes das Innengerät. Das Außengerät kann identisch sein, während die Innenseite Kosten, Effizienz, Lautstärke und die Frage verändert, wer es montieren darf. Diese Seite vergleicht die vier Bauarten anhand echter Maße und Werte und nutzt dafür den MRCOOL-Katalog (V 09.16.26), weil MRCOOL alle unter einer Marke verkauft, für Selbsteinbau und Fachbetrieb. Die Geräte stammen vom US-Markt; die Balkenmaße beziehen sich auf die US-Holzbauweise.

Welche vier Bauarten von Innengeräten gibt es?

Das Innengerät einer Split-Klimaanlage gibt es in vier gängigen Formen: als Wandgerät hoch an der Wand, als Deckenkassette, die in die Decke eingelassen ist und darunter ein Gitter zeigt, als Kanalgerät (verdeckt oder flach), das in Decke, Dachboden oder Kammer versteckt ist und an kurze Kanäle angeschlossen wird, und als Truhengerät, das wie ein Heizkörper unten an der Wand steht. Alle vier sind dieselbe Wärmepumpe. Sie unterscheiden sich darin, wo Wärmetauscher und Lüfter sitzen und wie die Luft in den Raum gelangt.

Wie viel Deckentiefe braucht eine Kassette oder ein Kanalgerät?

Ein eingelassenes Gerät braucht einen Hohlraum, der mindestens so tief ist wie sein Korpus, und viele Decken sind flacher als gedacht. Ein US-Balken 2x8 ist 18,4 cm (7,25 Zoll) hoch, ein 2x10 23,5 cm (9,25 Zoll) und ein 2x12 28,6 cm (11,25 Zoll). Balken mit 41 cm (16 Zoll) Achsabstand lassen 36,8 cm (14,5 Zoll) Platz zwischen sich.

Die Tiefe der DIY-Kassette von 33,3 cm ist der Grund, warum MRCOOL sagt, sie passe zwischen Balken mit 41 cm Achsabstand: 33,3 cm in ein Feld von 36,8 cm. „Auf dem Papier“ ist wichtig: Kanalstutzen, Kondensatanschluss und Abhängungen brauchen zusätzlichen Platz, prüfen Sie es also vor dem Kauf an der Montageschablone. Kassetten mit Ausblas in vier Richtungen überspannen mehr als ein Balkenfeld, was das Durchtrennen oder Auswechseln eines Balkens bedeutet, also einen Eingriff in die Statik.

Kostet ein Decken- oder Kanalgerät Effizienz?

Ja. Am selben Außengerät erreicht das Wandgerät bei jeder DIY-5th-Gen-Kombination, die ENERGY STAR für MRCOOL führt, höhere SEER2-Werte (Kühlen). Die Werte unten stammen aus der ENERGY-STAR-Liste für Split-Wärmepumpen und dem MRCOOL-Katalog, geprüft am 6. Oktober 2026.

Der Verlust beim Kühlen beträgt 1 bis 3 SEER2-Punkte. Beim Heizen ist das Bild gemischt: Zwei der drei Kassettenkombinationen erreichen sogar höhere HSPF2-Werte. Kanalkombinationen verlieren bei beiden, und echte Kanäle bringen Verluste mit, die der Nennwert nicht erfasst; ENERGY STAR schätzt, dass ein typisches Haus 20 bis 30 Prozent der Luft in seinen Kanälen durch Undichtigkeiten und schlechte Verbindungen verliert.

Was ist eine Kanal-Split-Klimaanlage, und wann lohnt sie sich?

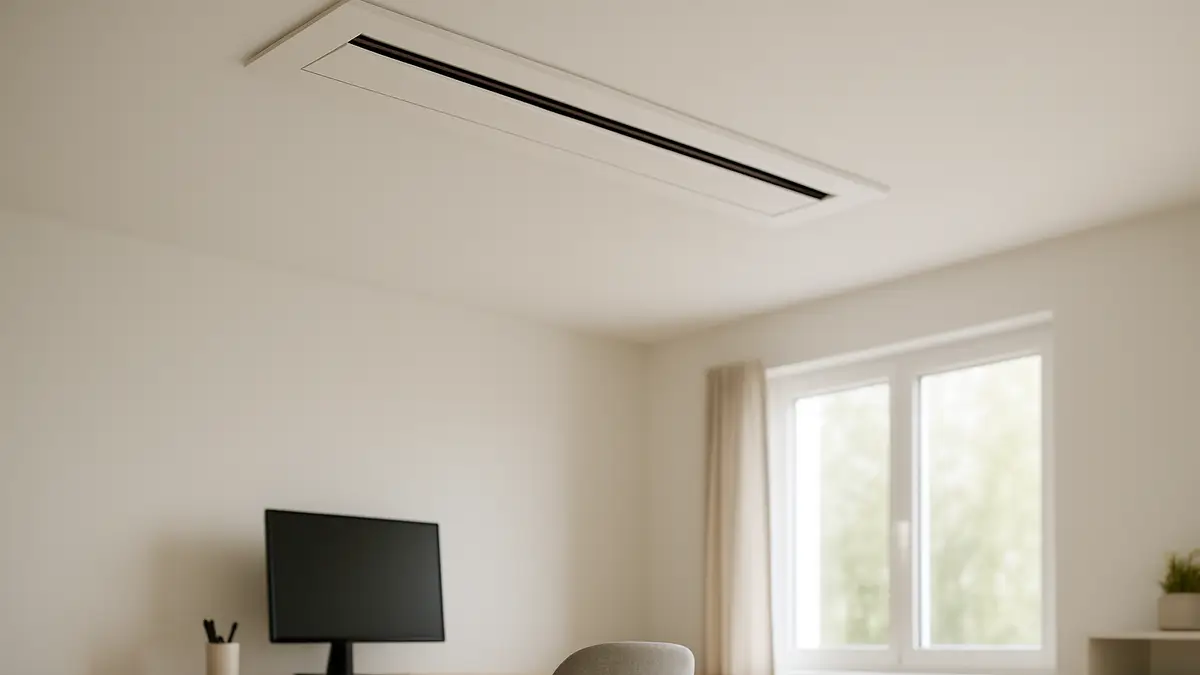

Eine Kanal-Split-Klimaanlage ist eine Split-Klimaanlage, deren Innengerät unsichtbar verbaut ist und die Luft über kurze Zuluftkanäle zu einem oder mehreren Auslässen drückt, während ein Abluftgitter die Luft zurückholt. Sie lohnt sich, wenn zwei oder drei benachbarte Räume an einem Gerät hängen sollen, ohne dass an irgendeiner Wand ein Innengerät hängt, oder wenn ein fertiger Raum keine gute Wand für ein Wandgerät hat.

Zwei sehr unterschiedliche Produkte teilen sich den Namen:

• Flache Kanalgeräte (niedrige Bauhöhe, in der Decke), etwa die Innengeräte DUCT-09HP bis DUCT-24HP für die Olympus-Multisplit-Außengeräte von MRCOOL, 20 bis 24,5 cm (7,87 bis 9,65 Zoll) hoch. Sie sind für kurze Kanäle mit geringem Widerstand in einer Abkofferung oder auf dem Dachboden gebaut und versorgen meist einen bis drei Räume. Der MRCOOL-Katalog führt sie für die Montage durch den Fachbetrieb.
• Große Luftbehandlungsgeräte an Split-Außengeräten, etwa der DIY Hybrid Air Handler von MRCOOL (DIY-24-HP-MUAH-230D25-O und DIY-36-HP-MUAH-230D25-O). Das ist ein 114 bis 124 cm (45 bis 49 Zoll) hohes Gehäuse für verschiedene Einbaulagen (Luftstrom nach oben, nach unten oder horizontal), das an vorhandene Kanäle angeschlossen wird, über Quick-Connect-Leitungen mit dem DIY-5th-Gen-Außengerät 24K oder 36K verbunden ist, ein smartes Thermostat mitbringt und für bis zu 139 m² (1.500 sq ft) ausgelegt ist.

Lassen sich vorhandene Kanäle mit einer Kanal-Split-Klimaanlage weiter nutzen?

Manchmal, aber behandeln Sie das als Planungsfrage, nicht als Annahme. Alte Kanäle wurden für den Luftstrom einer Warmluftheizung oder Zentralklimaanlage ausgelegt; der DIY Hybrid Air Handler bewegt laut Katalog auf höchster Stufe etwa 1.290 m³/h (760 CFM) beim 24K und 1.840 m³/h (1.083 CFM) beim 36K, und ein flaches Kanalgerät bewegt deutlich weniger gegen deutlich geringeren Widerstand. Zu kleine oder undichte Kanäle senken den Luftstrom, das senkt die Leistung und erhöht die Lautstärke.

Die Kanalauslegung für ein neues oder weitergenutztes System folgt in den USA ACCA Manual D, die zugrunde liegende Lastberechnung Manual J. Fragen Sie den Fachbetrieb, der Ihre Kanäle prüft, nach beidem. Verbindungen abzudichten, die durch Dachboden oder Kriechkeller laufen, ist bei den 20 bis 30 Prozent Leckage, die ENERGY STAR für typische Systeme nennt, eine günstige Absicherung. Diese Seite behandelt keine Arbeitsschritte zu Kanal- oder Kältemittelinstallation; folgen Sie dafür der Anleitung und beauftragen Sie zugelassene Fachbetriebe.

Wie unterscheiden sich die Bauarten bei Kondensatweg, Lautstärke und Filtern?

Jede Bauart löst Kondensat, Schall und Filterzugang anders, und diese Details bestimmen den Alltag mit dem System mehr als das Datenblatt.

Die Filterreinigung lassen Besitzer am häufigsten aus, und bei verdeckten Geräten zählt sie mehr, weil Sie den Staub nicht sehen. Unser Wartungsratgeber für Split-Klimaanlagen nennt die Reinigungsintervalle für jede Bauart.

Welche Bauart sollten Sie wählen?

Wählen Sie nach dem Raum, nicht nach der Optik. Diese Regeln decken die meisten Häuser ab:

• Ein Raum mit nutzbarer Außenwand: Wandgerät. Am günstigsten, mit den höchsten Werten, einfachstem Kondensatablauf und voll DIY-tauglich. Bestimmen Sie die Größe mit dem Größenrechner für Split-Klimaanlagen.
• Ein fertiger Raum, in dem ein Wandgerät nicht infrage kommt, Balken 2x10 oder höher: DIY-Kassette mit Ausblas in eine Richtung an einem 18K- oder Hyper-Heat-12K-Außengerät, mit vorher geklärtem Kondensatweg.
• Zwei oder drei benachbarte Räume mit Dachboden oder Abkofferung darüber: flaches Kanalgerät vom Fachbetrieb oder ein Innengerät pro Raum an einem Multisplit-System.
• Ersatz einer alten Warmluftheizung und Klimaanlage mit guten vorhandenen Kanälen: großes Luftbehandlungsgerät mit Kanälen, nachdem ein Fachbetrieb bestätigt hat, dass die Kanäle den Luftstrom tragen. Wenn Sie es gegen eine neue Warmluftheizung abwägen, siehe Wärmepumpe oder Gasheizung.
• Raum mit Drempel im Dachgeschoss oder eine Wand voller Fenster: Truhengerät aus einer Linie für den Fachbetrieb.

Wer sollte kein Decken- oder Kanalgerät wählen?

Verzichten Sie auf die verdeckten Varianten, wenn Ihr Budget knapp ist, wenn Ihre Decke aus 2x8-Balken oder aus Bindern besteht, die Sie nicht durchtrennen dürfen, oder wenn Sie die Filterreinigung auf dem Dachboden nicht durchhalten werden. Verzichten Sie auch darauf, wenn Sie die Arbeit selbst machen wollen und alles mit Quick-Connect-Leitungen möchten: Im MRCOOL-Katalog erfüllen das nur die Kassette mit Ausblas in eine Richtung und der Hybrid Air Handler, und für den Hybrid Air Handler muss ein Fachbetrieb die Kanäle trotzdem bauen oder prüfen.

Das Gerät ist nicht immer der teure Teil: Am 6. Oktober 2026 listete Sylvane die Deckenkassette Quantum Ultra von Pioneer mit 12.000 BTU, ein herkömmliches System mit Evakuieren und Bördeln, für 1.458,00 $. Balken durchtrennen, Abkofferungen bauen, eine Kondensatpumpe, Kanäle verlegen und den Stromkreis ergänzen treiben verdeckte Geräte über den Preis von Wandgeräten, und das ist Arbeit für zugelassene Fachbetriebe nach den örtlichen Vorschriften. Was das auf der Rechnung ausmacht, steht im Ratgeber zu den Einbaukosten; Einzelraumsysteme nach Datenblatt sortiert finden Sie bei den besten DIY-Split-Klimaanlagen; und wenn Sie noch überlegen, ob eine Split-Klimaanlage überhaupt besser ist als eine Zentralklimaanlage, lesen Sie Vor- und Nachteile von Split-Klimaanlagen.
